[JAVA][Android] 윈도우 오버레이

NETFLIX 나 YouTube를 이용하다 보면

다른앱을 이용하기 위해 나갈때 앱의 화면이 작아지며 바탕화면 위에서 작동되는 걸 보셨을 거예요



최상단 위치에 View를 띄우는 방법인



Window Overlay를 만들어보겠습니다.



그러기 위해서는 먼저 권한설정이 필요합니다. (Marshmallow(6.0(API 23))부터)



<uses-permission android:name="android.permission.SYSTEM_ALERT_WINDOW" />



그리고 앱이 죽어도 작은 윈도우는 계속 실행이 되어 바탕화면 위에 띄어줘야 합니다.



뭐가 떠오르시지 않으신가요?



네 맞습니다. SERVICE !!!



먼저 메니페스트를 보겠습니다.





Manifest.xml

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
    package="com.example.overlaywindow">

    <uses-permission android:name="android.permission.SYSTEM_ALERT_WINDOW" />

    <application
        android:allowBackup="true"
        android:icon="@mipmap/ic_launcher"
        android:label="@string/app_name"
        android:roundIcon="@mipmap/ic_launcher_round"
        android:supportsRtl="true"
        android:theme="@style/Theme.OverlayWindow">
        <service
            android:name=".MyService"
            android:enabled="true"
            android:exported="true"
            android:permission="android.permission.SYSTEM_ALERT_WINDOW"/>

        <activity android:name=".MainActivity">
            <intent-filter>
                <action android:name="android.intent.action.MAIN" />

                <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>
    </application>

</manifest>

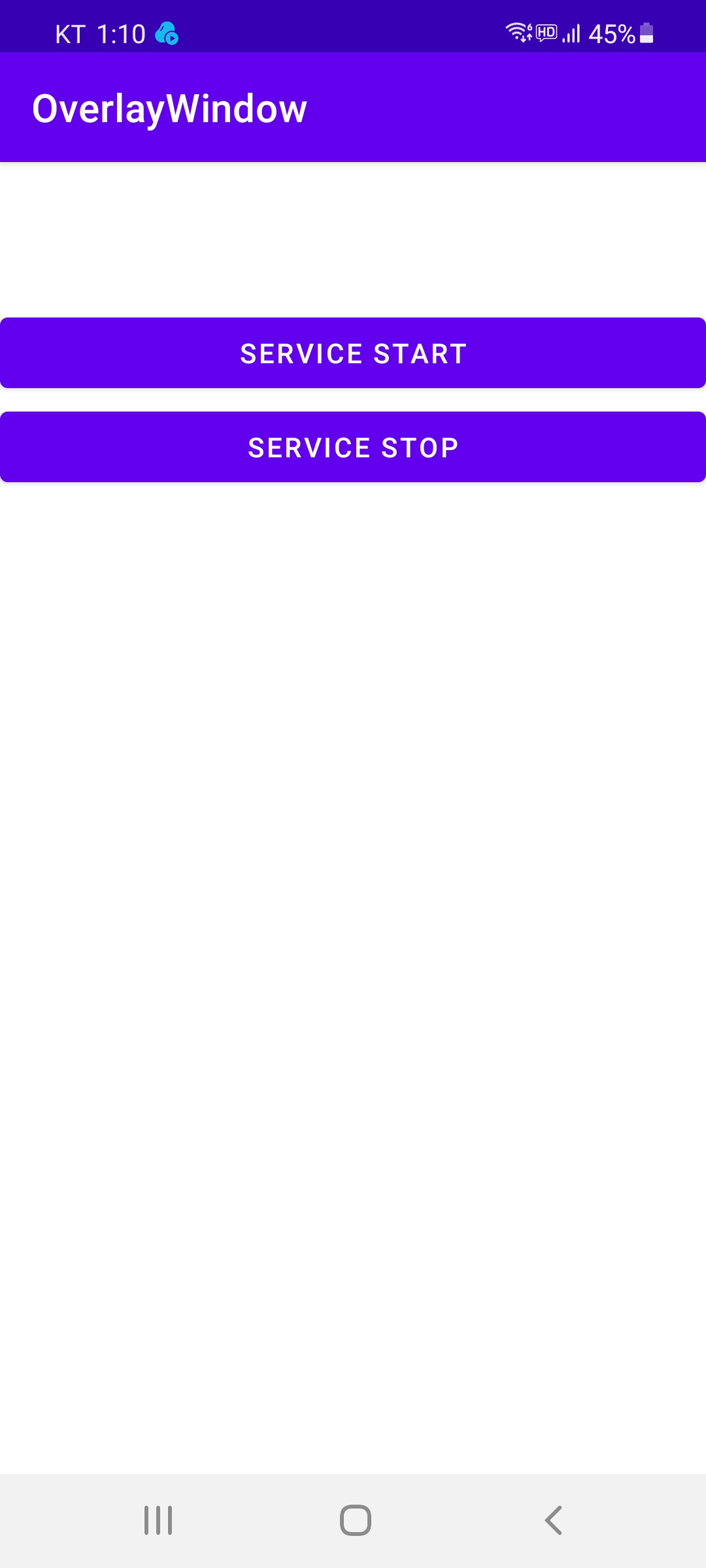

activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <Button
        android:id="@+id/bt_start"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="SERVICE START"
        app:layout_constraintBottom_toTopOf="@+id/bt_stop"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_bias="1.0"
        tools:layout_editor_absoluteX="0dp" />

    <Button
        android:id="@+id/bt_stop"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginBottom="500dp"
        android:text="SERVICE STOP"
        app:layout_constraintBottom_toBottomOf="parent"
        tools:layout_editor_absoluteX="0dp" />

</androidx.constraintlayout.widget.ConstraintLayout>



서비스를 사용하여 띄어줄 화면도 필요하겠죠?

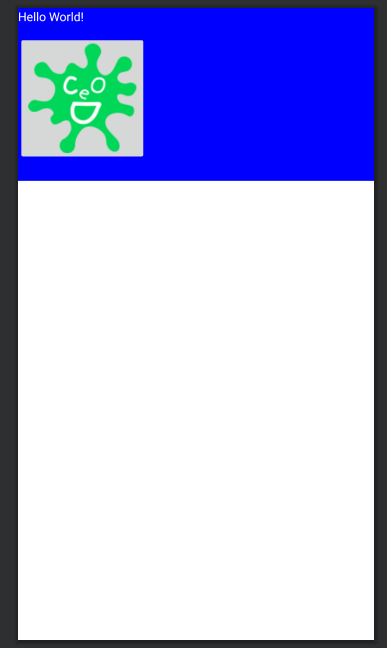

 view_in_service.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="200dp"
    android:background="#0000ff">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Hello World!"
        android:textColor="#ffffff"
        android:id="@+id/textView" />

    <ImageButton
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:id="@+id/bt"
        android:text="click"
        android:textColor="#ffffff"
        android:src="@drawable/stickcode"
        android:layout_below="@+id/textView"
        android:layout_alignParentLeft="true"
        android:layout_marginTop="12dp" />

</RelativeLayout>

MainActivity 에서는 권한을 얻어오고 서비스를 실행하는 간단한 기능을 담당합니다.



MainAcitvity.java

import androidx.appcompat.app.AppCompatActivity;

import android.annotation.TargetApi;
import android.content.Intent;
import android.net.Uri;
import android.os.Build;
import android.os.Bundle;
import android.provider.Settings;
import android.view.View;
import android.widget.Button;

public class MainActivity extends AppCompatActivity {

    private static final int ACTION_MANAGE_OVERLAY_PERMISSION_REQUEST_CODE = 1;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        Button bt_start = (Button) findViewById(R.id.bt_start);
        bt_start.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                checkPermission();
            }
        });

        Button bt_stop = (Button) findViewById(R.id.bt_stop);
        bt_stop.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                stopService(new Intent(MainActivity.this, MyService.class));
            }
        });
    }

    public void checkPermission() {
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.M) {   // 마시멜로우 이상일 경우
            if (!Settings.canDrawOverlays(this)) {              // 체크
                Intent intent = new Intent(Settings.ACTION_MANAGE_OVERLAY_PERMISSION,
                        Uri.parse("package:" + getPackageName()));
                startActivityForResult(intent, ACTION_MANAGE_OVERLAY_PERMISSION_REQUEST_CODE);
            } else {
                startService(new Intent(MainActivity.this, MyService.class));
            }
        } else {
            startService(new Intent(MainActivity.this, MyService.class));
        }
    }

    @TargetApi(Build.VERSION_CODES.M)
    @Override
    protected void onActivityResult(int requestCode, int resultCode, Intent data) {
        super.onActivityResult(requestCode, resultCode, data);
        if (requestCode == ACTION_MANAGE_OVERLAY_PERMISSION_REQUEST_CODE) {
            if (!Settings.canDrawOverlays(this)) {
                // TODO 동의를 얻지 못했을 경우의 처리

            } else {
                startService(new Intent(MainActivity.this, MyService.class));
            }
        }
    }
}





그리고 Service를 작성해줄까요?



MyService.java

import android.app.Service;
import android.content.Context;
import android.content.Intent;
import android.graphics.PixelFormat;
import android.os.IBinder;
import android.view.Gravity;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import android.view.WindowManager;
import android.widget.ImageButton;
import android.widget.TextView;

import static android.view.WindowManager.LayoutParams.TYPE_APPLICATION_OVERLAY;
import static android.view.WindowManager.LayoutParams.TYPE_APPLICATION_PANEL;

public class MyService extends Service {

    WindowManager wm;
    View mView;

    @Override
    public IBinder onBind(Intent intent) { return null; }

    @Override
    public void onCreate() {
        super.onCreate();
        LayoutInflater inflate = (LayoutInflater) getSystemService(Context.LAYOUT_INFLATER_SERVICE);
        wm = (WindowManager) getSystemService(WINDOW_SERVICE);

        WindowManager.LayoutParams params = new WindowManager.LayoutParams(
                /*ViewGroup.LayoutParams.MATCH_PARENT*/300,
                ViewGroup.LayoutParams.WRAP_CONTENT,
                30, 30, // X, Y 좌표
                TYPE_APPLICATION_OVERLAY,
                WindowManager.LayoutParams.FLAG_NOT_FOCUSABLE
                        |WindowManager.LayoutParams.FLAG_NOT_TOUCH_MODAL
                        |WindowManager.LayoutParams.FLAG_WATCH_OUTSIDE_TOUCH,
                PixelFormat.TRANSLUCENT);

        params.gravity = Gravity.LEFT | Gravity.TOP;
        mView = inflate.inflate(R.layout.view_in_service, null);
        final TextView textView = (TextView) mView.findViewById(R.id.textView);
        final ImageButton bt =  (ImageButton) mView.findViewById(R.id.bt);
        bt.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                bt.setImageResource(R.mipmap.ic_launcher_round);
                textView.setText("on click!!");
            }
        });
        wm.addView(mView, params);
    }

    @Override
    public void onDestroy() {
        super.onDestroy();
        if(wm != null) {
            if(mView != null) {
                wm.removeView(mView);
                mView = null;
            }
            wm = null;
        }
    }
}



LayoutParams에서 여러가지 설정을 해주는데요

그중에서 가장 중요한건 TYPE_APPLICATION_OVERLAY 입니다.

다른 예제들에서는



• TYPE_TOAST : Toast 표시 부분에 UI 노출.
• TYPE_SYSTEM_ALERT : 최상위에 노출되며, 시스템 락과 노티피케이션 위에 노출.(Service 활용 시)
•

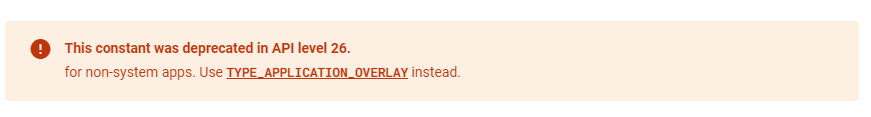

이 둘을 주로활용하는데요 안드로이드 document에서는 최근 이와 같은 변화가 있음을 공지하였습니다.

https://developer.android.com/reference/android/view/WindowManager.LayoutParams

그러면 이제 한번 실행해 볼까요?
