[Android][JAVA] MPAndroidChart 라이브러리에서 xAxis 에 String 값 넣기

안녕하세요. 오늘은 MPAndroidChart 라이브러리에서

x축 값을 String 형태의 값으로 변경하는 방법에 대해 알려드리겠습니다.



해당 라이브러를 사용하기 위해 gradle 에 의존성 추가를 해야합니다.

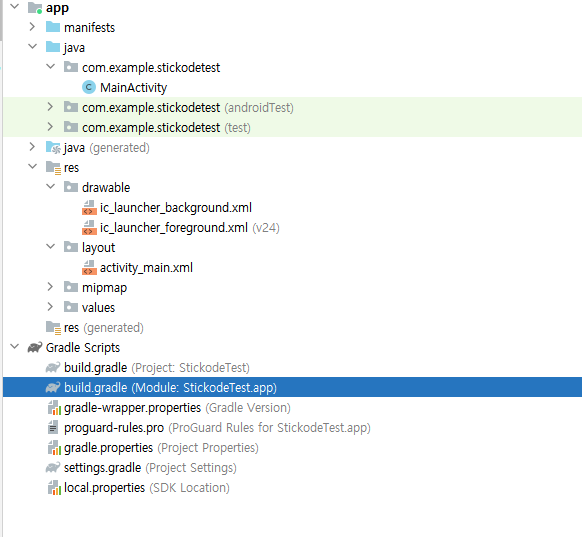

먼저  build.gradle 으로 들어갑니다.

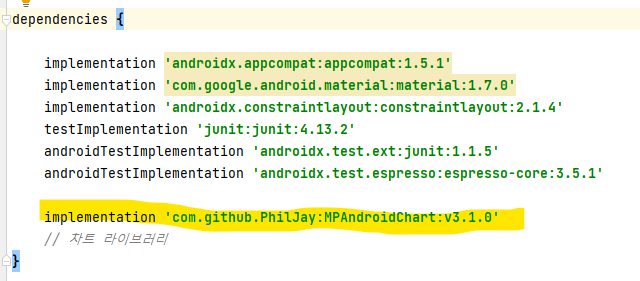

dependecies 에 다음과 같이 라이브러리를 추가해줍니다.

implementation 'com.github.PhilJay:MPAndroidChart:v3.1.0'

라이브러리 추가

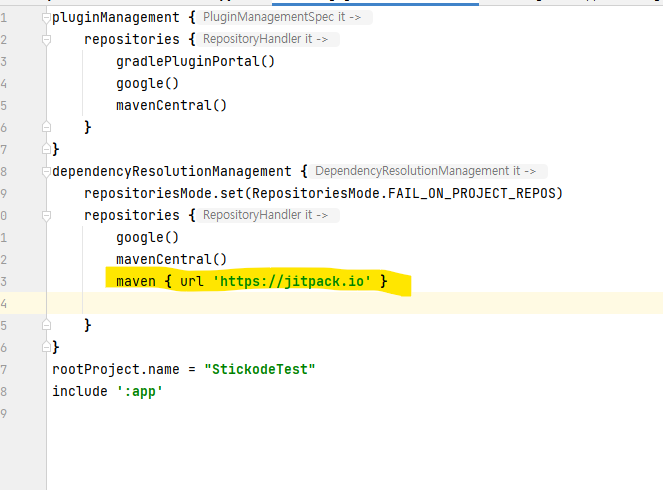

 그다음에 settings.gradle 에 들어가서 다음과 같이 추가해줍니다.

maven { url 'https://jitpack.io' }





그 다음으로 drawable 에 다음과 같이 코드를 작성해줍니다.



<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <com.github.mikephil.charting.charts.LineChart
        android:id="@+id/chart"
        android:layout_width="match_parent"
        android:layout_height="300dp"
        android:layout_marginBottom="312dp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintHorizontal_bias="0.0"
        app:layout_constraintStart_toStartOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>





mainActivty 에 다음과 같이 작성해줍니다.

package com.example.stickodetest;

import static android.graphics.Color.parseColor;

import androidx.appcompat.app.AppCompatActivity;

import android.graphics.Color;
import android.os.Bundle;
import android.util.Log;

import com.github.mikephil.charting.charts.LineChart;
import com.github.mikephil.charting.components.XAxis;
import com.github.mikephil.charting.components.YAxis;
import com.github.mikephil.charting.data.Entry;
import com.github.mikephil.charting.data.LineData;
import com.github.mikephil.charting.data.LineDataSet;
import com.github.mikephil.charting.formatter.IndexAxisValueFormatter;

import java.util.ArrayList;

public class MainActivity extends AppCompatActivity {

    //선 그래프
    private LineChart lineChart;
    ArrayList<Entry> entry_chart1 = new ArrayList<>(); // 데이터를 담을 Arraylist
    ArrayList<String> xVals = new ArrayList<String>(); // 변환할 String 형태 x축 값
    LineDataSet lineDataSet1;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);



        lineChart = (LineChart) findViewById(R.id.chart);
        xVals.clear(); // x축 배열 모든 값 제거
        entry_chart1.clear();
        LineData chartData = new LineData(); // 차트에 담길 데이터

        entry_chart1.add(new Entry(0, 1)); //entry_chart1에 좌표 데이터를 담는다.
        entry_chart1.add(new Entry(1, 2));
        entry_chart1.add(new Entry(2, 3));
        entry_chart1.add(new Entry(3, 4));
        entry_chart1.add(new Entry(4, 2));


        for(int i =0;i<5;i++){
            String xValue= i+1+"번째";
            Log.d("x값 확인",xValue);
            xVals.add(xValue);
        }


        lineDataSet1 = new LineDataSet(entry_chart1, "LineGraph1"); // 데이터가 담긴 Arraylist 를 LineDataSet 으로 변환한다.
        lineDataSet1.setColor(Color.RED); // 해당 LineDataSet의 색 설정 :: 각 Line 과 관련된 세팅은 여기서 설정한다.


        chartData.addDataSet(lineDataSet1); // 해당 LineDataSet 을 적용될 차트에 들어갈 DataSet 에 넣는다.
        lineChart.setData(chartData); // 차트에 위의 DataSet을 넣는다.



        XAxis xAxis = lineChart.getXAxis(); // XAxis : x축 속성 설정하기 위해서 xAxis 객체 만들어줌
        xAxis.setValueFormatter(new IndexAxisValueFormatter(xVals)); // String 형태의 x 값이 들어있는 배열을 Formmatter 인자값으로 넣어줌]
        xAxis.setPosition(XAxis.XAxisPosition.BOTTOM); // x축 아래쪽
        xAxis.setTextSize(13f); // x축에 표출되는 텍스트의 크기
        xAxis.setDrawGridLines(false); //x축의 그리드 라인을 없앰
        xAxis.setLabelCount(3); //x축의 데이터를 최대 몇 개 까지 나타낼지에 대한 설정


        lineChart.invalidate(); // 차트 업데이트

    }
}

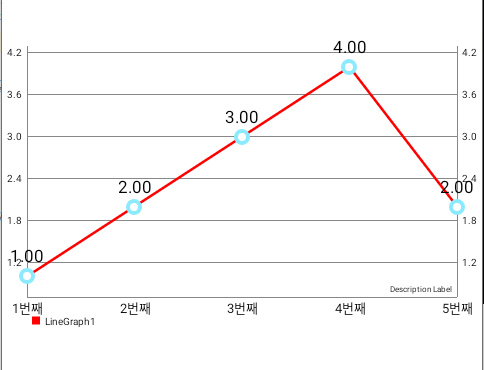

위와 같은 과정을 통해 다음과 같이 그래프를 구현할 수 있습니다.



결과
