[Android][Java] LineChat 그리는법

안녕하세요

오늘은 MPAndroidChart 라이브러리를 사용해서 안드로이드에서 차트를 손쉽게 그려보도록 하겠습니다.



1. 라이브러리 추가

 repositories {
        maven {
            url "https://jitpack.io"
        }
    }

dependencies {
    implementation 'com.github.PhilJay:MPAndroidChart:v3.1.0'
}

2. main.xml

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <com.github.mikephil.charting.charts.LineChart
        android:id="@+id/linechart"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>

3.MainActivity

public class MainActivity extends AppCompatActivity {
    private ActivityMainBinding bind;
    private ArrayList<Entry> datavalues1 = new ArrayList<>();
    private ArrayList<Entry> datavalues2 = new ArrayList<>();
    private ArrayList<ILineDataSet> dataSets = new ArrayList<>();

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        bind = ActivityMainBinding.inflate(getLayoutInflater());
        setContentView(bind.getRoot());
        // 첫번째 데이터 세팅
        // 그래프의 x좌표 값과 y 좌표값을 세팅합니다
        datavalues1.add(new Entry(0,1));
        datavalues1.add(new Entry(1,3));
        datavalues1.add(new Entry(2,4));
        datavalues1.add(new Entry(3,1));
        // 두번째 데이터 값 설정
        datavalues2.add(new Entry(0,3));
        datavalues2.add(new Entry(1,1));
        datavalues2.add(new Entry(2,2));
        datavalues2.add(new Entry(3,4));
        // 표에 그릴 데이터 묶음 세팅
        // 데이터의 제목을 달아줍니다.
        LineDataSet lineDataSet1 = new LineDataSet(datavalues1, "data set1");
        LineDataSet lineDataSet2 = new LineDataSet(datavalues2, "data set2");
        dataSets.add(lineDataSet1);
        dataSets.add(lineDataSet2);
        // 표에 데이터를 넣고, 표를 그려줍니다.
        LineData data = new LineData(dataSets);
        bind.linechart.setData(data);
        bind.linechart.invalidate();
    }

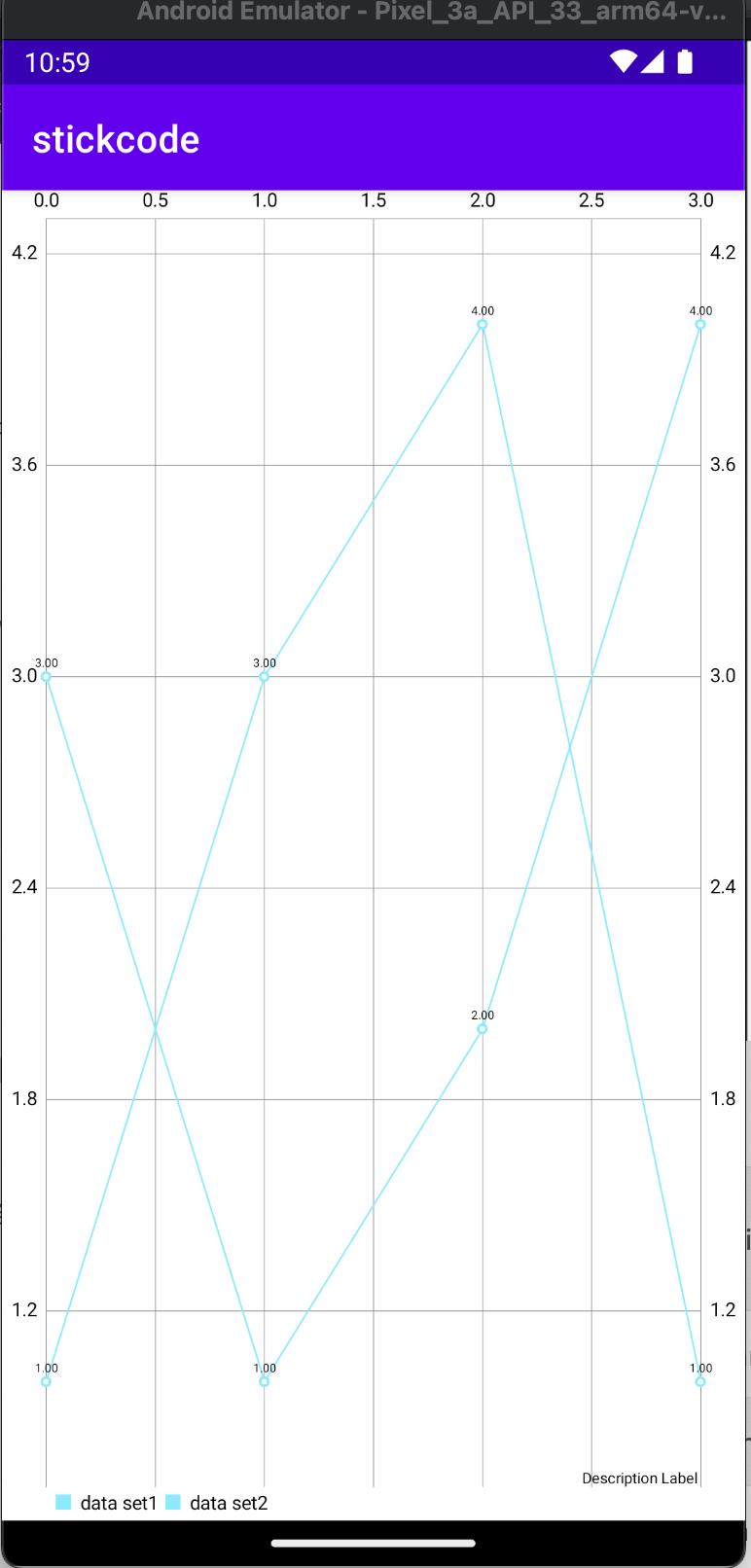

다음과 같이 표에 넣을 데이터를 세팅해주면 다음과 같이 차트를 손쉽게 그릴 수 있습니다.

LineChat 그리는법

다음 시간에는 차트를 커스텀하는 방법에 대해 알아보겠습니다.
