[JAVA][Android] 막대 그래프 만들기

이번 예제는 MPAndroidChart 라이브러리를 사용해서 막대 그래프를 만들어보겠습니다.



MPAndroidChart 란?

안드로이드 차트 기능을 제공하는 라이브러리 입니다.



[참고]

github.com/PhilJay/MPAndroidChart

---

build.gradle

allprojects {
    repositories {
        google()
        mavenCentral()
        jcenter() // Warning: this repository is going to shut down soon

        maven { url "https://jitpack.io" } // MPAndroidChart 의존 추가
    }
}

// build.gradle(Project:프로젝트명)





dependencies {
    implementation 'com.github.PhilJay:MPAndroidChart:v3.1.0'
}
// build.gradle(Module:프로젝트명)



XML

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:gravity="center"
    android:layout_height="match_parent">

    <com.github.mikephil.charting.charts.BarChart
        android:layout_height="300dp"
        android:layout_width="match_parent"
        android:id="@+id/chart"/>

</RelativeLayout>



Java

import androidx.appcompat.app.AppCompatActivity;

import android.graphics.Color;
import android.os.Bundle;


import com.github.mikephil.charting.charts.BarChart;
import com.github.mikephil.charting.charts.LineChart;
import com.github.mikephil.charting.data.BarData;
import com.github.mikephil.charting.data.BarDataSet;
import com.github.mikephil.charting.data.BarEntry;
import com.github.mikephil.charting.data.Entry;
import com.github.mikephil.charting.data.LineData;
import com.github.mikephil.charting.data.LineDataSet;

import java.util.ArrayList;

public class MainActivity extends AppCompatActivity {

    //선 그래프
    private BarChart barChart;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        ArrayList<BarEntry> entry_chart = new ArrayList<>(); // 데이터를 담을 Arraylist

        barChart = (BarChart) findViewById(R.id.chart);

        BarData barData = new BarData(); // 차트에 담길 데이터

        entry_chart.add(new BarEntry(1, 1)); //entry_chart1에 좌표 데이터를 담는다.
        entry_chart.add(new BarEntry(2, 2));
        entry_chart.add(new BarEntry(3, 3));
        entry_chart.add(new BarEntry(4, 4));
        entry_chart.add(new BarEntry(5, 2));
        entry_chart.add(new BarEntry(6, 8));


        BarDataSet barDataSet = new BarDataSet(entry_chart, "bardataset"); // 데이터가 담긴 Arraylist 를 BarDataSet 으로 변환한다.

        barDataSet.setColor(Color.BLUE); // 해당 BarDataSet 색 설정 :: 각 막대 과 관련된 세팅은 여기서 설정한다.

        barData.addDataSet(barDataSet); // 해당 BarDataSet 을 적용될 차트에 들어갈 DataSet 에 넣는다.

        barChart.setData(barData); // 차트에 위의 DataSet 을 넣는다.

        barChart.invalidate(); // 차트 업데이트
        barChart.setTouchEnabled(false); // 차트 터치 불가능하게

    }
}

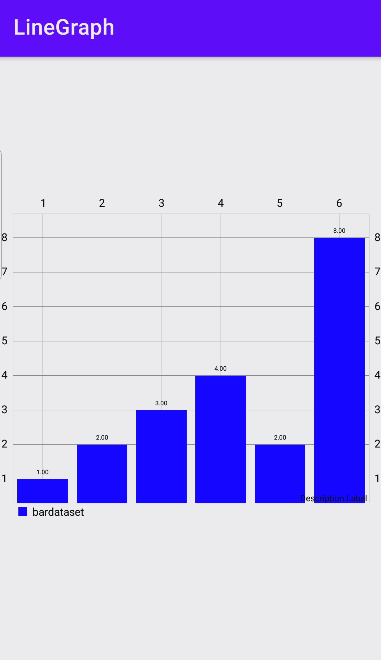

제작된 막대그래프
